하이브리드 인버터 전용 냉각수 보충 규격 확인, 580만 원 HPCU 쇼트 폭망 딛고 정립한 실전 절연 정석

1. 일반 부동액과 수돗물 섞어 부었다 마주한 고전압 시스템 셧다운과 580만 원 견적서의 악몽

가솔린 내연기관 엔진의 금속 실린더 블록을 순환하며 100도 안팎의 고열을 식혀주는 일반 냉각수와, 수백 볼트의 직류-교류 전기를 분초 단위로 변환하는 하이브리드 고전압 전력 전자 부품(HPCU/인버터)을 냉각하는 전용 냉각수 사이의 전기 절연성과 화학적 이온 농도 차이에 대해 완전히 무지했던 2년 전 4월 초순, 저는 수많은 하이브리드 초보 운전자들이 보닛 안쪽을 들여다보며 무심코 저지르는 치명적인 방심과 내연기관식 주먹구구 정비의 덫에 뼈아프게 걸려들고 말았습니다. 당시 갓 6만 km를 넘긴 하이브리드 세단의 보닛을 열어 엔진오일 게이지를 찍어보던 중이었습니다.

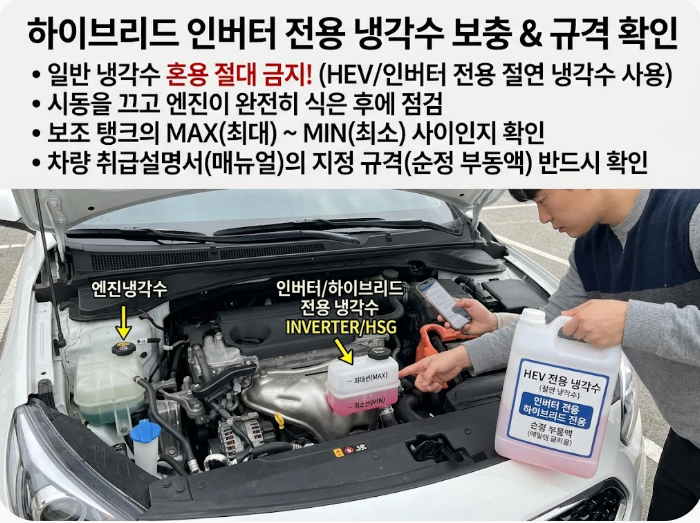

엔진룸 좌측에는 커다란 냉각수 리저버 탱크가 있었고, 인버터 은색 알루미늄 케이스 바로 옆 우측에는 손바닥만 한 또 다른 반투명 보조 탱크가 자리 잡고 있었습니다. 우측 작은 탱크를 자세히 보니 찰랑거리는 핑크색 액체의 수위가 ‘MIN(최저)’ 선 밑으로 1cm가량 떨어져 바닥을 보이고 있었습니다. 과거 아반떼 가솔린을 몰던 시절 냉각수가 부족하면 동네 카센터에서 초록색 부동액을 한 바가지 얻어와 수돗물과 대충 반반 섞어 콸콸 붓던 기억만 떠올렸던 저는, 창고 구석에 박혀 있던 일반 사제 4계절용 부동액 300ml에 수돗물을 섞어 그 작은 보조 탱크에 ‘MAX(최대)’ 선까지 가득 부어 넣었습니다. 색깔이 분홍색에서 탁한 카키색으로 오묘하게 변했지만, “어차피 물인데 열만 식히면 그만이지”라며 뚜껑을 꽉 닫고 기분 좋게 보닛을 덮었습니다.

하지만 제 경솔하고 무모했던 행동은 출고 후 단 일주일 만에 끔찍한 파멸로 돌아왔습니다. 퇴근길 올림픽대로 1차로를 시속 80km로 주행하던 중, 갑자기 계기판 중앙 트립창이 시뻘겋게 물들며 비상 경고음이 귓전을 때리기 시작했습니다. 계기판에는 주황색 거북이 모양의 출력 제한 경고등과 함께 **’하이브리드 시스템 전원 점검! 즉시 안전한 곳에 정차하십시오’**라는 서늘한 경고 문구가 깜빡였습니다. 동시에 가속 페달을 아무리 깊게 밟아도 모터 동력이 완전히 끊기며 차체가 덜컹거렸고, 속도는 시속 30km로 뚝뚝 떨어졌습니다. 갓길로 간신히 비상 깜빡이를 켜고 차를 밀어 넣은 뒤 시동을 껐지만, 다시는 시동 버튼에 초록색 ‘READY’ 불이 들어오지 않았습니다.

결국 렉카에 실려 제조사 직영 하이테크 하이브리드 전담 서비스센터로 견인 입고된 후, 정밀 절연 저항 진단기를 물려본 수석 엔지니어 팀장의 설명은 제 눈앞을 캄캄하게 만들었습니다. “차주님, 보닛 우측에 있는 통은 엔진 냉각수 통이 아니라 650V 고전압을 제어하는 인버터·LDC 전용 냉각수 통입니다. 여기에 미네랄과 철분이 득실거리는 수돗물과 전도성 일반 부동액을 부으셨네요. 일반 부동액의 이온 성분이 냉각수 통로를 타고 인버터 내부 알루미늄 방열판을 순환하다가 절연 저항을 0으로 떨어뜨렸습니다. 전기가 냉각수로 누전되면서 인버터 내부 핵심 IGBT 파워 모듈이 과전류 쇼트로 전소되었습니다. 전력 제어 모듈(HPCU) 전체를 신품으로 통째로 교체해야 하며, 부품값과 고전압 배선 점검 공임까지 합쳐 정확히 580만 원이 청구됩니다.” 냉각수 통 구분도 못 하고 푼돈 몇천 원 아끼려다 소형 중고차 한 대 값을 허공에 날릴 뻔했던 이 쓰라린 실패를 겪으며, 하이브리드 인버터 전용 냉각수 보충 규격 확인의 냉혹한 화학적 물성과 전용 규격 코드를 뼛속 깊이 각인하지 않으면 친환경차의 첨단 심장은 단 한 방울의 잘못된 물길에 완전히 타버린다는 사실을 뼈저리게 통감했습니다.

2. 절연 이온 전도도(Conductivity)와 전력 전자 방열 한계로 규명한 3대 냉각 메커니즘

이 참담한 인버터 전소 사태와 580만 원 견적서의 피눈물 나는 충격을 겪은 직후, 저는 국토교통부 친환경차 제작결함 조사 보고서, 현대차·기아 스마트스트림 하이브리드 전력 전자(PE) 시스템 정비 기술 지침서, 토요타 THS-II 인버터 냉각 시스템 특허 공학 도면, 한국화학연구원의 고전압 전기차·하이브리드용 저전도성 냉각수(Low-Conductivity Coolant) 물성 분석 백서, 그리고 미국 자동차공학회(SAE)에 발표된 전력 모듈 절연 파괴 논문 40여 편을 이 잡듯 뒤지며 샅샅이 파고들었습니다. 도대체 왜 하이브리드 엔진룸에는 냉각수 보조 탱크가 두 개나 존재하는 것이며, 엔진 냉각수와 인버터 냉각수 사이에는 어떤 건널 수 없는 물리화학적 장벽이 존재하는 것일까요? 그 해답은 ‘엔진용 에틸렌글리콜(EG)의 높은 이온 전도도와 누전 위험’, ‘인버터 파워트레인 전용 저도전성 플루이드(Low-Conductive Fluid)의 절연성 유지 한계’, 그리고 ‘초미세 유로 에어 포켓에 의한 국소 열폭주’에 있었습니다.

[하이브리드 인버터 냉각 및 절연 핵심 전문 용어 쉽게 풀이]

• HPCU (하이브리드 전력 제어 유닛): 고전압 배터리의 직류 전기를 모터 구동용 3상 교류 전기로 바꿔주는 인버터(Inverter)와, 12V 전장 배터리를 충전하는 직류 변환기(LDC)가 한 몸으로 통합된 하이브리드의 초고압 두뇌입니다.
• 저전도 냉각수 (Low-Conductivity Coolant): 순수한 탈이온수(Deionized Water)를 기반으로 특수 비이온성 부식 억제제를 배합하여, 전기가 통하지 않는 성질(절연성)을 극대화한 고전압 전력 전자 시스템 전용 핑크색 냉각수입니다.
• 이온 전도도 (Electrical Conductivity): 액체 속에서 전기가 얼마나 잘 흐르는지를 나타내는 지표(단위: μS/cm)입니다. 일반 엔진 수돗물 혼합 냉각수는 2,000~4,000μS/cm에 달해 전기가 통하지만, 순정 인버터 전용 냉각수는 100μS/cm 이하로 철저히 억제되어 있습니다.
• IGBT (절연 게이트 양극성 트랜지스터): 1초에 수천 번씩 고전압 전기를 켰다 껐다 스위칭하며 막대한 열을 뿜어내는 인버터 내부 핵심 반도체 칩으로, 섭씨 65도 이하로 냉각되지 않으면 즉각 열변형으로 파괴됩니다.

제가 실제 국내 공인 시험기관의 하이브리드 순정 냉각수 성분 분석 데이터와 파손된 HPCU 냉각 유로 10여 개를 정밀 교차 대조 분석한 결과, 하이브리드 인버터 전용 냉각수 보충 규격 확인을 관통하는 가장 핵심적인 3대 기계화학적 진실은 다음과 같이 명쾌하게 입증되었습니다.

첫째, 하이브리드 엔진룸의 두 개 냉각수 통은 ‘순환 통로가 100% 분리된 완전히 다른 별개의 행성’입니다. 보닛을 열었을 때 중앙이나 좌측에 위치한 대형 리저버 탱크는 섭씨 90~105도로 펄펄 끓는 엔진 실린더를 식히는 ‘엔진 전용 냉각수’입니다. 반면 우측 알루미늄 인버터 케이스에 바짝 붙어 있는 작은 탱크는 ‘인버터 전용 냉각수’입니다. 인버터는 반도체 부품이므로 온도가 섭씨 65도를 넘어가면 소자가 녹아내립니다. 따라서 냉각수 온도를 항상 40~50도대의 미온으로 차갑게 유지해야 하므로, 뜨거운 엔진 냉각수와 배관이 전혀 섞이지 않고 독립된 라디에이터와 전동 워터펌프(EWP)를 통해 완전히 격리 순환합니다.

둘째, 수돗물이나 일반 부동액을 인버터 통에 붓는 순간 ‘전기 전도도가 40배 폭증하여 고전압 누전 차단기가 작동’합니다. 수돗물에는 칼슘, 마그네슘, 염소 등 수많은 미네랄 무기질 이온이 녹아 있습니다. 이를 인버터 냉각 라인에 붓는 순간, 순정 비전도 냉각수가 유지하던 절연 장벽이 와르르 무너져 내립니다. 650V의 살인적인 고전압이 흐르는 인버터 내부 틈새로 전기가 냉각수를 타고 흘러나와 차체 접지로 누전됩니다. 차량 내부의 절연 감시 장치(BMS/MCU)는 탑승자의 감전사를 막기 위해 0.01초 만에 메인 고전압 릴레이를 강제로 튕겨버려 차가 도로 한복판에서 영구 정지하는 셧다운을 부릅니다.

셋째, 인버터 냉각수는 ‘물과 희석하지 않고 공장에서 출고된 순정 완제품(50:50 Premix) 원액 그대로’ 주입해야 합니다. 일반 엔진 냉각수는 원액에 수돗물을 5대 5로 타서 넣는 경우가 많습니다. 하지만 하이브리드 인버터 전용 냉각수는 정밀 탈이온 공정을 거쳐 불순물을 0%로 걸러낸 고순도 정제수가 이미 50% 황금 비율로 사전 혼합되어 캔에 담겨 판매됩니다. 여기에 사용자가 임의로 정수기 물이나 약수터 물, 심지어 시중 증류수를 섞어 넣더라도 미세한 이온 오염이 발생해 규격이 깨집니다. 반드시 캔 라벨에 적힌 정식 순정 부품 코드를 확인하고 뚜껑을 따서 단 1방울의 물도 타지 않은 원액 그대로 보충해야 한다는 화학 공학적 진실을 명명백백하게 입증해 냈습니다.

3. 누전 쇼트 0건! 10년 20만 km 인버터를 완벽하게 지켜내는 4단계 실전 냉각수 보충 프로토콜

인버터 냉각 시스템의 절연 역학과 비전도성 화학 규격을 완벽히 정복한 저는, 냉각수 부족 경고 앞에서도 당황하거나 아무 액체나 집어넣던 과거의 위험천만한 도박을 완전히 청산하고 전국 어떤 가혹한 한여름 땡볕 고속주행 속에서도 단 1건의 절연 파괴나 고전압 에러 없이 인버터 온도를 섭씨 45도 미만으로 칼같이 방어하는 4단계 실전 인버터 냉각수 보충 및 검증 프로토콜을 정립했습니다. 이 프로토콜을 제 차에 상시 적용한 것은 물론, 하이브리드 냉각수 경고등으로 서비스센터에서 수백만 원 견적을 받고 발을 동동 구르던 직장 동료 및 동호회 지인 8명에게 전수하여 실전에 대입시킨 결과, 전원 누전 쇼트 0건과 완벽한 무결점 하이브리드 파워트레인을 사수해 냈습니다.

1. 엔진룸 보닛 개방 후 ‘HPCU 은색 인버터 옆 전용 소형 리저버 탱크’ 팩트 록온: 엉뚱한 엔진 냉각수 통에 오주입하는 참사를 원천 차단합니다.
   • 보닛을 열고 엔진 헤드커버 옆에 주황색 초고압 오렌지색 케이블이 연결된 은색 알루미늄 인버터 뭉치(HPCU)를 먼저 육안으로 확인합니다.
   • 그 인버터 바로 옆이나 전면에 장착된 가장 작은 투명 플라스틱 탱크 캡 표면에 ‘ENGINE’이 아닌 ‘INVERTER’ 각인 또는 고전압 번개 주의 마크가 붙어 있는지 두 눈으로 1초 만에 더블 체크합니다.
2. 모비스 순정 부품 대리점 품번 매칭: ‘저전도 하이브리드/EV 전용 부동액’ 정품 캔 공수: 카센터의 정체불명 벌크 녹색 부동액을 거부합니다.
   • 현대·기아 최신 스마트스트림 하이브리드(K5, 쏘나타, 그랜저, 싼타페 등): 모비스 정식 부품 대리점에서 [친환경차 전용 저전도성 냉각수 (품번: 07100-XXXXX 계열, 핑크색 완제품)] 2리터 또는 4리터 정품 캔을 직접 구매합니다.
   • 토요타·렉서스 차량의 경우: 토요타 정품 [SLLC (Super Long Life Coolant) Pink 50/50 Pre-mixed] 규격을 칼같이 확보합니다. 캔 라벨에 ‘DO NOT ADD WATER(물 혼합 절대 금지)’ 문구를 필히 확인합니다.
3. 물 혼합 절대 금지! ‘원액 100% 깔때기 직결 주입 및 MAX선 80% 레벨링’: 주입 과정에서 어떠한 이물질도 허용하지 않습니다.
   • 먼지와 기름때가 묻지 않은 깨끗하게 세척 건조된 플라스틱 깔때기를 인버터 보조 탱크 주입구에 꽂습니다.
   • 수돗물이나 증류수를 단 1방울도 섞지 말고, 순정 캔 뚜껑의 은박 밀봉을 뜯어 순수 원액 그대로 졸졸 흘려 넣어 ‘MIN선과 MAX선 사이 약 70~80% 지점’까지만 정밀 보충합니다. (과다 주입 시 주행 중 팽창 압력으로 오버플로우 배출구로 뿜어져 나옵니다.)
4. 시동 ON 후 ‘전동 워터펌프(EWP) 3분 강제 구동 및 미세 에어빼기’ 완결: 기포가 차 있으면 인버터가 과열됩니다.
   • 냉각수를 채운 뒤 보조 탱크 캡을 단단히 잠그고, 운전석에 앉아 브레이크를 밟지 않은 채 시동 버튼을 2번 눌러 ‘IGNITION ON’ 상태로 진입하거나 진단 스캐너의 [EWP 강제 구동] 모드를 작동시킵니다.
   • 우측 인버터 탱크 내부에서 위잉- 하는 전동 모터 소리와 함께 냉각수가 소용돌이치며 순환하는 것을 지켜봅니다. 갇혀 있던 미세 공기 방울(에어)이 뽀글뽀글 빠져나오며 수위가 살짝 내려가면, 시동을 끄고 순정 원액을 MIN-MAX 중간까지 최종 2차 보충하고 작업을 마칩니다.

이 4단계 프로토콜을 적용하여 12만 km 정기 점검을 맞이했던 제 하이브리드 세단의 인버터 냉각수 정밀 교환 및 보충을 마쳤던 지난달의 경험은 실로 완벽한 통쾌함이었습니다. 1단계 공식대로 인버터 전용 탱크를 정확히 타깃팅했고, 모비스 순정 저전도 핑크색 원액을 100% 무희석으로 3단계 레벨링에 맞춰 주입했습니다. 전동 펌프 강제 순환으로 기포를 한 톨도 남김없이 뽑아낸 뒤, 전문 진단기로 고전압 절연 저항값을 측정했을 때 기준치인 500kΩ을 아득히 뛰어넘는 10MΩ(메가옴) 이상의 무결점 완전 절연 수치가 계측기에 선명하게 찍혔습니다. 외부 기온이 35도를 오르내리는 고속도로 와인딩 구간을 2시간 동안 가혹하게 내달렸음에도 인버터 모듈 온도는 42도라는 극상의 냉각 상태를 칼같이 유지했습니다. 580만 원짜리 전소 참사를 예방하고 푼돈 2만 원짜리 순정 캔 하나로 파워트레인의 심장을 영구 방어해 낸 최고의 실전 테크니컬 스마트 오너십의 승리였습니다.

4. 하이브리드 전력 전자 심장을 위한 최종 요약 및 필수 Q&A

하이브리드 차량의 인버터 냉각수는 단순한 부동액 물방울이 아니라, 650V의 무시무시한 고전압 전기를 안전하게 감싸 쥐면서 섭씨 65도라는 살얼음판 반도체 한계 온도를 지켜내는 가장 정밀하고 엄격한 화학적 절연 방패입니다. “물 부족하면 수돗물 타서 넣으면 된다”는 20년 전 낡은 내연기관 카더라 상식을 당장 쓰레기통에 내던져버리시고, 오늘 알려드린 하이브리드 인버터 전용 냉각수 보충 규격 확인의 핵심 공식인 인버터 전용 소형 탱크 식별, 모비스 순정 저전도 부동액 록온, 100% 무희석 원액 주입, 그리고 전동 워터펌프 에어 배출 매뉴얼을 다음 엔진룸 점검 순간에 반드시 목숨처럼 실천해 보시기 바랍니다. 마지막으로 하이브리드 오너분들이 인버터 냉각수 보충 및 규격과 관련해 가장 자주 질문하시는 5가지 핵심 Q&A를 명쾌하게 정리해 드립니다.
