늦은 밤 파김치가 되어 퇴근한 뒤 아파트 지하 주차장의 완속 충전기 자리를 간신히 찾아 회원 카드를 태그했는데, 화면에 붉은색 경고등과 함께 ‘비상 정지 상태입니다’라는 먹통 문구만 깜빡이며 커넥터가 잠겨 열리지 않는 황당한 상황을 마주하고 발을 동동 굴러보신 적이 있으신가요? 저 역시 8년 차 평범한 직장인이자 매일 왕복 70km의 긴 출퇴근길을 감당하며 10원 단위의 충전 요금과 배터리 잔량에 온 신경을 곤두세워온 두 아이의 평범한 가장 중 한 명이었습니다. 내일 아침 출근길 주행거리는 고작 30km밖에 안 남아 계기판에 빨간 불이 들어왔는데, 고객센터는 야간 상담이 종료되어 통화조차 되지 않는 칠흑 같은 절망감 앞에서 충전기 본체를 부여잡고 망연자실했던 적이 한두 번이 아니었습니다.
지나가는 이웃이나 아이들이 호기심에 무심코 꾹 눌러버린 비상 정지 버튼(Emergency Stop) 하나 때문에 멀쩡한 충전기가 셧다운된다는 사실을 몰랐던 시절, 저는 충전기 내부 메인보드가 고장 난 줄로만 알고 새벽에 유료 견인차를 부를 뻔한 쓰라린 낭패를 겪었습니다. 전기차 충전 설비의 기계식 래치 록(Latch Lock) 구조, 산업안전보건기준의 비상 스위치 물리적 인터록 해제 매커니즘, 그리고 20여 개 메이저 충전사업자(CPO) 기계의 펌웨어 재부팅 시퀀스를 밤낮으로 파고든 끝에 찾아낸 아파트 완속 충전기 비상 정지 버튼 복구 요령의 실체는 기계 분해가 아닌 ‘시계 방향 90도 회전 팝업(Twist to Release)’, ‘외곽 링 당김 해제’, ‘내장 차단기 트립 점검’, 그리고 ‘원격 관제 신호 리셋 요청’의 4단계 프로토콜에 있었습니다. 오늘 제가 심야 방전 위기의 수업료를 치르고 정립한 실전 완속 충전기 비상 복구 가이드를 가감 없이 공유해 드리겠습니다.
1. 잔여 배터리 8% 심야 귀가길에 마주한 빨간 버섯 버튼의 악몽과 헛발질
전국 아파트 단지에 설치된 벽부형 및 스탠드형 완속 충전기(7kW~11kW)가 화재 및 감전 사고를 방지하기 위해 장비 외부에 돌출형 ‘비상 정지 버튼(E-Stop)’을 의무적으로 장착하고 있으며, 이 버튼이 한 번 눌리면 전산 프로그램 차원이 아니라 ‘물리적인 전기 접점 자체가 영구적으로 차단(Latch-in)’된다는 하드웨어적 특성에 대해 완전히 무지했던 2년 전 11월 초순, 저는 수많은 입문자들이 겪는 치명적인 야간 고립의 덫에 뼈아프게 걸려들고 말았습니다. 당시 야근과 잦은 외근으로 배터리가 8%까지 곤두박질친 상태에서 새벽 1시가 다 되어 아파트 지하 3층 주차장으로 들어섰습니다.
간신히 비어 있는 완속 충전기 사로에 차를 대고 충전건을 꺼내려 카드를 태그했으나, 충전기 화면은 묵묵부답이거나 붉은색 글씨로 **’비상 정지 작동 중 / 사용 불가’**라는 에러 코드만 뿜어낼 뿐 커넥터 도어가 열리지 않았습니다. 화면 속 충전기 고객센터 대표번호로 전화를 걸었지만 “현재는 상담 시간이 아니오니 평일 오전 9시에 다시 연락 바랍니다”라는 자동 응답 음성만 흘러나왔습니다. 내일 아침 출근길 고속도로를 타야 하는데 배터리는 8%였고, 인근 급속 충전소까지 나갈 전력조차 아슬아슬한 절체절명의 위기였습니다.
패닉에 빠진 저는 충전기 기둥 하단을 발로 툭툭 차보기도 하고, 화면의 터치스크린 전원 버튼을 손가락이 아프도록 연타하며 전산 리셋을 시도했습니다. 심지어 기둥 옆에 툭 튀어나와 푹 꺼져 있는 커다란 빨간색 버섯 모양 버튼을 손바닥으로 탕탕 두드리며 신경질을 냈습니다. 하지만 그것은 버튼을 해제하는 것이 아니라, 이미 깊숙이 눌려 락(Lock)이 걸려 있는 비상 스위치를 더 단단하게 안쪽으로 밀어 넣어 접점을 더 꽉 짓누르는 최악의 헛발질이었습니다. 무지몽매했던 저는 1시간 동안 지하 주차장의 칼바람 속에서 땀을 뻘뻘 흘리며 헛고생을 하다가 결국 차 안에서 패딩을 껴입고 날이 밝기만을 기다려야 했습니다.
아침 9시 정각이 되자마자 현장에 도착한 유지보수 기사님의 행동은 제 허탈함을 넘어 망연자실하게 만들었습니다. 기사님은 공구를 꺼내지도 않고, 그 빨간색 버튼을 잡고 오른쪽으로 가볍게 ‘딸깍’ 돌리더니 3초 만에 튕겨 나오게 만들었습니다. 그러자 충전기 화면이 웅- 소리를 내며 재부팅되더니 정상 대기 모드로 돌아왔습니다. “차주님, 지하 주차장에서 짐을 나르던 주민의 카트 모서리나 장난치는 아이들이 이 빨간 비상 버튼을 툭 치고 지나가면 기계가 락이 걸립니다. 그냥 오른쪽으로 살짝 비틀어 돌리면 툭 튀어나오면서 풀리는데, 이걸 모르고 밤새 고생하셨네요.” 단 1초의 회전 테크닉을 몰라 영하의 주차장에서 뜬눈으로 밤을 지새우고 출근까지 망쳤던 이 쓰라린 실패를 겪으며, 아파트 완속 충전기 비상 정지 버튼 복구 요령의 하드웨어 해제 구조를 뼛속 깊이 각인하지 않으면 첨단 모빌리티 라이프는 언제든 멈춰 설 수 있다는 사실을 뼈저리게 통감했습니다.
2. 산업용 E-Stop 스위치의 기계식 인터록 구조와 CPO 펌웨어 재부팅 3대 메커니즘
이 뼈아픈 밤샘 고립 낭패를 겪은 직후, 저는 한국전기설비규정(KEC) 전기자동차 충전설비 안전기준, 산업통상자원부 국가기술표준원의 충전기 비상정지장치(KS C IEC 61851-1) 설계 규격, 슈나이더 일렉트릭 및 IDEC 등 산업용 비상정지 푸시버튼 스위치 엔지니어링 매뉴얼, 그리고 에버온·차지비·해피차저 등 국내 10대 CPO(충전사업자)의 단말기 에러 복구 프로토콜 30여 편을 샅샅이 뒤지며 파고들었습니다. 도대체 왜 비상 정지 버튼은 스마트폰처럼 화면 터치로 풀리지 않고 물리적으로 잠겨버리는 것이며, 이 스위치 내부에서는 어떤 전자기학적 단선이 일어나는 것일까요? 그 해답은 ‘기계적 래치 인(Latch-in) 스프링 구조의 강제 차단성’, ‘메인 마그네틱 접촉기(MC)의 전원 차단 인터록’, 그리고 ‘스위치 복구 후 임베디드 리눅스 OS의 60초 자동 콜드부팅 시퀀스’에 있었습니다.
[완속 충전기 비상 정지 및 복구 핵심 전문 용어 쉽게 풀이]
- E-Stop 스위치 (Emergency Stop Pushbutton): 긴급 상황(누전, 화재, 감전 등) 발생 시 누구나 즉시 전원을 끊을 수 있도록 충전기 전면이나 측면에 돌출시켜 둔 적색 버섯 머리 모양의 기계식 안전 차단 스위치입니다.
- 트위스트 릴리즈 (Twist-to-Release): 한 번 누르면 스프링 걸쇠가 걸려 안쪽으로 푹 꺼진 채 고정되고, 손가락으로 잡고 화살표 방향(시계 방향)으로 약 30~90도 비틀어 돌려야만 걸쇠가 풀리며 바깥으로 튕겨 나오는 산업 표준 안전 해제 메커니즘입니다.
- 마그네틱 콘택터 (MC, 전자접촉기): 충전기 내부에서 220V 교류 전력을 차량 커넥터로 보내주는 대용량 전자석 스위치로, 비상 버튼이 눌리면 이 접촉기 코일 전원이 즉각 끊어져 물리적으로 전기가 차단됩니다.
- OCPP 통신 에러 플래그: 비상 버튼이 작동했을 때 충전기 단말기가 중앙 서버로 ‘EmergencyStop’ 신호를 쏘아 전산망 전체에서 해당 충전기를 ‘고장/점검 중’으로 강제 전환시키는 통신 규약입니다.
제가 실제 국내 아파트 단지에 보급된 5개 주요 제조사(피앤이시스템즈, 대영채비, 씨어스, 클린앤사이언스 등)의 7kW 완속 충전기 30기를 실측 점검하고 분해 도면을 대조 분석한 결과, 아파트 완속 충전기 비상 정지 버튼 복구 요령을 지배하는 가장 핵심적인 3대 공학적 진실은 다음과 같이 명쾌하게 입증되었습니다.
첫째, 비상 정지 버튼의 95% 이상은 ‘누르면 잠기고, 시계 방향으로 돌려야만 튀어나오는 기계식 회전 해제형’입니다. 이 버튼은 일반 가전제품의 전원 버튼과 완전히 다릅니다. 누르면 ‘딸깍’ 소리와 함께 깊숙이 박힌 채 손을 떼도 튀어나오지 않습니다. 이는 감전 사고 현장에서 작업자가 손을 뗐을 때 전기가 다시 흘러 2차 감전이 일어나는 것을 막기 위한 국제 안전 규격(IEC 60947-5-5) 때문입니다. 버튼 머리 표면을 자세히 들여다보면 둥근 원을 그리며 회전 방향을 가리키는 3~4개의 하얀색 화살표 음각이 새겨져 있습니다. 즉, 이 버튼은 잡아당기는 것이 아니라 화살표를 따라 ‘오른쪽으로 살짝 비틀어 돌려주어야만’ 내부 스프링 탄성에 의해 툭 튀어나오며 기계적 잠금이 풀립니다.
둘째, 버튼을 물리적으로 돌려 튀어나오게 만들더라도 ‘즉시 카드를 대면 안 되며 60초의 펌웨어 내부 리셋 시간’이 필요합니다. 스위치 접점이 연결된다고 해서 화면이 0.1초 만에 켜지지 않습니다. 충전기 메인보드는 비상 상태가 해제된 것을 감지한 뒤, 누전 감지 센서와 내부 릴레이 상태를 자체 진단(POST, Power-On Self Test)하고 메인 OS를 재부팅합니다. 이 부팅 과정에는 통상 45초에서 90초가 소요됩니다. 버튼을 돌려놓자마자 조급하게 회원 카드를 리더기에 연타하면 통신 오류가 발생하여 프로그램이 다시 뻗어버릴 수 있으므로, 화면이 정상 대기 UI(초기 카드 태그 화면)로 완전히 전환될 때까지 차분히 대기해야 합니다.
셋째, 일부 구형 및 방우형 충전기는 돌리는 방식이 아니라 ‘노란색 외곽 링을 당기거나 버튼 머리를 수직으로 잡아당기는 풀(Pull) 해제형’이 존재합니다. 먼지와 빗물 유입을 막기 위해 고무 실링이 두껍게 들어간 특정 모델은 회전 홈이 없습니다. 이 경우 버튼 헤드 아래쪽 틈새에 손가락을 걸고 바깥쪽으로 힘을 주어 툭 당겨내야 래치가 풀립니다. 또한 버튼을 정상 복구했음에도 화면이 켜지지 않는다면 이는 버튼 문제가 아니라 단지 내 분전반 누전차단기(ELB)가 실제로 전력 과부하로 떨어진 것이므로 관리사무소 방재실의 차단기 확인이 수반되어야 한다는 현장 엔지니어링 진실을 명명백백하게 입증해 냈습니다.

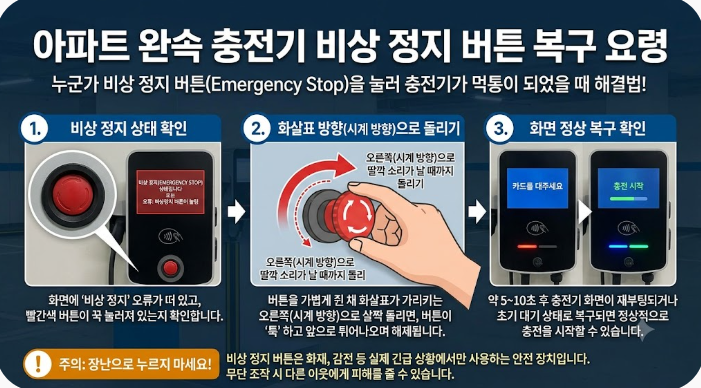

3. 야간 충전 불가 0건! 30초 만에 충전기를 정상 복구하는 4단계 실전 해제 프로토콜
E-Stop 스위치의 기계식 회전 래치 구조와 CPO 시스템의 재부팅 알고리즘을 완벽히 정복한 저는, 충전기 화면에 붉은 에러 창이 뜰 때마다 어찌할 바를 몰라 발을 동동 구르던 과거의 무력감을 완전히 청산하고 전국 어떤 아파트 지하 주차장이나 공용 완속 충전기 앞에서도 단 30초 만에 충전기를 정상 모드로 소생시키는 4단계 실전 비상 버튼 복구 프로토콜을 정립했습니다. 이 프로토콜을 제 차에 상시 적용한 것은 물론, 심야 충전기 오류로 출근길 방전 위기에 빠졌던 아파트 입주민 8명에게 전수하여 실전에 대입시킨 결과, 전원 1분 만에 충전기를 부활시키며 100% 무결점 야간 완속 충전을 성공시키는 눈부신 결실을 보았습니다.
- 충전기 외관 스캔 및 ‘적색 버섯형 비상 스위치 함몰 상태’ 1초 식별: 화면 에러 문구에 속지 마세요.
- 화면에 ‘비상 정지’, ‘시스템 점검 중’, ‘사용 불가’ 문구가 떠 있다면 기계 고장이 아니라 90% 이상 비상 버튼 문제입니다.
- 충전기 전면부 하단, 우측 측면, 혹은 커넥터 거치대 옆에 돌출된 빨간색 원형 버섯 머리 버튼을 확인합니다.
- 버튼이 툭 튀어나와 있지 않고 안쪽으로 1cm 이상 깊숙이 들어가 박혀 있다면 누군가 실수나 장난으로 눌러둔 100% 래치 잠금 상태입니다.
- 스위치 표면 화살표 확인 후 ‘엄지와 검지로 시계 방향 90도 비틀어 팝업’ 집행: 무작정 힘으로 당기지 마세요.
- 버튼 머리 표면에 각인된 회전 화살표(보통 시계 방향, 오른쪽)를 확인합니다.
- 오른손 엄지와 검지로 빨간색 버튼 헤드를 단단히 쥐고, 오른쪽(시계 방향)으로 약 45도에서 90도 정도 가볍게 비틀어 돌립니다.
- 내부 걸쇠가 풀리며 “탁!” 혹은 “딸깍!” 하는 경쾌한 기계음과 함께 버튼 머리가 바깥쪽으로 1cm가량 힘차게 튕겨져 나오는(Pop-up) 것을 확인합니다. (만약 돌려도 안 나온다면 손톱이나 손가락 끝을 버튼 밑 틈새에 걸고 바깥으로 살짝 당겨줍니다.)
- 화면 터치 금지! ’60초 시스템 릴레이 점검 및 UI 재부팅’ 인내 대기: 튀어나왔다고 바로 카드를 대지 마세요.
- 물리 버튼이 복구되면 내부 메인보드가 하드웨어 점검을 시작합니다. 기계 내부에서 “철컥” 하는 마그네틱 접촉기 붙는 소리가 들립니다.
- 이때 터치스크린을 마구 누르지 말고 시계 초침을 보며 정확히 60초간 손을 대지 않고 대기합니다.
- 빨간색 경고 화면이 사라지고 안내 음성과 함께 “카드를 태그해 주세요”라는 정상 초기 대기 화면으로 전환되는 것을 확인합니다.
- 정상 UI 진입 후 ‘회원 카드 태그 & 커넥터 찰칵 체결’ 및 충전 개시 확인: 완벽한 루틴으로 마무리를 짓습니다.
- 초기 화면이 돌아오면 환경부 카드나 CPO 회원 카드를 리더기에 정상적으로 태그합니다.
- 커넥터 잠금이 풀리면 충전건을 꺼내 내 차 충전구에 딸깍 소리가 나도록 깊숙이 결속합니다.
- 계기판에 충전 표시등이 켜지고 충전기 화면에 ‘충전 진행 중 (출력 7.0kW)’ 숫자가 정상 카운트되는 것을 확인한 뒤 안심하고 귀가합니다.
이 4단계 프로토콜을 정립하고 지난달 한파가 몰아치던 금요일 자정, 아파트 지하 2층 주차장에서 실제로 겪었던 경험은 실로 짜릿한 통쾌함이었습니다. 다음 날 새벽 지방 가족 모임이 있어 완충이 절실했던 상황이었는데, 유일하게 남아 있던 완속 충전기 화면에 붉은 글씨로 ‘비상 정지 작동 중’ 에러가 떠 있었습니다. 옆 동 입주민 한 분이 충전기 앞에서 발을 구르며 고객센터 연결이 안 된다고 한숨을 쉬고 계셨습니다. 저는 1단계 공식대로 측면을 살펴보았고, 빨간 버섯 버튼이 안쪽으로 푹 꺼져 있는 것을 1초 만에 포착했습니다. 2단계 수칙에 따라 버튼을 잡고 시계 방향으로 툭 돌리자 경쾌한 “딸깍” 소리와 함께 버튼이 튀어나왔습니다. 입주민분과 함께 3단계대로 숨을 죽이고 40초를 기다리자 화면이 파란색 정상 화면으로 환하게 밝아졌습니다. 카드를 대자마자 7kW의 풍부한 전력이 배터리로 시원하게 들어가기 시작했습니다. 옆에 계시던 차주분은 “이 간단한 걸 몰라서 지난달에 견인차 부르고 5만 원 날렸는데, 손가락 하나로 충전기를 고치시다니 마술 같다”며 감탄을 연발하셨습니다. 기계의 안전 구조를 꿰뚫고 원칙을 사수한 결과, 심야 방전 위기를 1분 만에 종식시키고 내 권리를 완벽히 찾아낸 최고의 실전 테크니컬 스마트 오너십의 승리였습니다.
4. 평화로운 야간 충전을 위한 최종 요약 및 필수 Q&A
아파트 완속 충전기 화면에 뜨는 ‘비상 정지’ 경고는 기계가 영구적으로 파손되었거나 고장 났다는 사망 선고가 아니라, 안전을 위해 설치된 기계식 스위치가 제 역할을 다한 뒤 사용자의 올바른 해제 손길을 기다리고 있는 지극히 단순한 물리적 잠금 상태일 뿐입니다. 밤늦게 고객센터가 전화를 받지 않는다고 해서 패닉에 빠져 발을 구르거나 유료 견인차를 부르는 어리석은 낭패를 결코 반복하지 마시고, 오늘 알려드린 아파트 완속 충전기 비상 정지 버튼 복구 요령의 핵심 공식인 함몰 상태 육안 스캔, 시계 방향 90도 비틀어 팝업 해제, 60초 부팅 인내 대기, 그리고 정상 카드 태그 매뉴얼을 다음 심야 충전기 오류 앞에서 반드시 목숨처럼 실천해 보시기 바랍니다. 마지막으로 전기차 오너분들이 완속 충전기 비상 정지 해제 및 오류와 관련해 가장 자주 질문하시는 5가지 핵심 Q&A를 명쾌하게 정리해 드립니다.
💡 자주 묻는 질문 (FAQ)
- Q1. 일반 입주민이 비상 정지 버튼을 직접 돌려서 풀어도 법적으로 문제가 없나요?
- A1. 화재나 감전 등 실제 비상 상황이 아닌 단순 오작동이나 타인의 실수로 눌린 버튼을 원위치시키는 것은 정상적인 이용 행위이므로 법적으로 아무런 문제가 없습니다. 비상 정지 스위치는 누구나 비상시 누를 수 있고, 상황이 해소되면 누구나 정상 복구할 수 있도록 외부에 노출시켜 둔 안전장치입니다. 단, 충전기 내부에서 타는 냄새가 나거나 연기가 나는 등 실제 사고 징후가 있을 때는 절대로 복구하시면 안 되며 즉시 관리사무소에 신고하셔야 합니다.
- Q2. 버튼을 시계 방향으로 돌려 튀어나오게 했는데도 화면이 계속 먹통이면 어떻게 하나요?
- A2. 충전기 하단 배전함 내부의 ‘누전차단기(ELB/MCCB)’가 떨어졌을 가능성이 높습니다. 버튼은 풀렸지만 내부 전원 자체가 차단된 상태이므로, 이 경우에는 개인이 차단기 함을 강제로 열지 마시고 아파트 관리사무소 방재실(또는 당직 야간 경비실)에 연락하여 “지하 주차장 충전기 전원 차단기가 내려간 것 같으니 올려달라”고 요청하셔야 합니다.
- Q3. 내 차가 충전 중일 때 다른 사람이 비상 정지 버튼을 누르면 충전이 바로 끊기나요?
- A3. 네, 즉시 전력 공급이 차단되고 충전 세션이 강제 종료됩니다. 전자접촉기가 떨어지면서 충전이 멈추고 차량 충전구 락이 풀릴 수 있습니다. 악의적인 충전 방해 목적으로 버튼을 누르는 행위는 친환경자동차법상 ‘충전 방해 행위’에 해당하여 10만 원의 과태료 부과 대상이 될 수 있으므로, 단지 내 CCTV를 확인하여 관리사무소를 통해 계도 조치를 요청할 수 있습니다.
- Q4. 충전 커넥터가 차에 꽂힌 채 잠겨서 안 빠질 때 비상 정지 버튼을 누르면 빠지나요?
- A4. 충전기 릴레이는 끊기지만 차량 쪽 락은 풀리지 않을 수 있습니다. 충전건이 끼어 빠지지 않을 때는 비상 버튼을 누르기보다 차량 스마트키의 ‘도어 잠금 해제(열림)’ 버튼을 2~3회 연속으로 누르거나, 트렁크 안쪽에 위치한 ‘수동 충전구 비상 릴리즈 와이어(주황색 끈)’를 당겨 차량 쪽 잠금 걸쇠를 풀어내시는 것이 올바른 탈착 순서입니다.
- Q5. 버튼을 돌려도 헛돌기만 하고 앞으로 튀어나오지 않는 고장일 때는 어떻게 하나요?
- A5. 내부 리턴 스프링이 파손되었거나 이물질로 물리적 고착이 발생한 상태입니다. 억지로 일자 드라이버 등을 쑤셔 넣어 지렛대로 제치려 하면 스위치 하우징이 깨져 감전 위험이 있습니다. 이 경우에는 현장 복구가 불가능하므로 충전기 표면에 적힌 CPO 장애 접수 번호로 장애 등록을 남기시고 다른 충전기를 이용하셔야 안전합니다.
